BM6L
Dichtung API 682 4. Auflage.
LEGENDE ELEMENTE
1. Stationärer Ring
1a. Stationärer ring
2. Rotierender Ring
2a. Rotierender Ring
9. Dichtung rotierender Ring
9a. Dichtung rotierender Ring
10. Dichtung stationärer Ring
10a. Dichtung stationärer Ring
11. Hülsendichtung
11a. Hülsendichtung
13. Federn
24. Flanschdichtung
- Beschreibung
- Eigenschaften
- Betriebsbedingungen
- Zusätzliche Informationen
Beschreibung

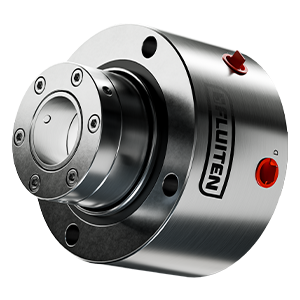

Doppelpatronendichtung gemäß API682, 4. Auflage, mit Hilfsdichtung, geeignet für Trockenlauf.
Die produktseitige Dichtung ist weit verbreitet und geschätzt aufgrund ihrer Robustheit und ihrer Fähigkeit, hohen mechanischen Belastungen standzuhalten.
Die Sekundärgleitringdichtung zum Containment ist vom stationären Typ, um hohe Umfangsgeschwindigkeiten zu ermöglichen.
Dank der Fluigrid-Technologie von Fluiten wird die von den Dichtungsflächen erzeugte Wärme minimiert.
- Doppelpatronenlösung, entlastet in Kontakt mit dem Prozess und sekundäre Gleitringdichtung zum Containment
- Drehung in beide Richtungen
- Einteilige Dichtungsringe
- Dreikupplungs-Antriebssystem, das „charakteristisch für Fluiten“ ist und als das einzige zuverlässige und resistente gegen Vibrationen und Wellenversatz gilt
- Empfohlen bei Flüssigkeiten, die zum Auskristallisieren neigen und wo die Kontrolle der Emissionen in die Atmosphäre erforderlich ist
- Möglichkeit der Dimensionierung von Flansch und Wellenschutzhülse je nach Kundenwunsch
- Empfohlene Lösung für Installationen auf bestehenden Maschinen.
| DURCHMESSER | DREHZAHL | DRUCK | TEMPERATUR |
|---|---|---|---|
| 20-110 (mm) | 0-23 (m/sec) | Vakuum ÷ 40 (bar g) | -40 ÷ 176 (°C) |
(*) Zollabmessungen sind auf Anfrage erhältlich.
Die Höchstwerte werden durch die spezifische Kombination der Betriebsbedingungen bestimmt.
Für weitere Einzelheiten kontaktieren Sie uns bitte.
Zusätzliche Informationen
| Category | Single Pusher with containment seal, API 682 |
|---|---|
| Markt | |
| Anwendung | |
| Certification | 2.1, 3.1, ATEX, CE1935-2004, F.D.A. |
