CB2S
Entlastete Einzeldichtung.

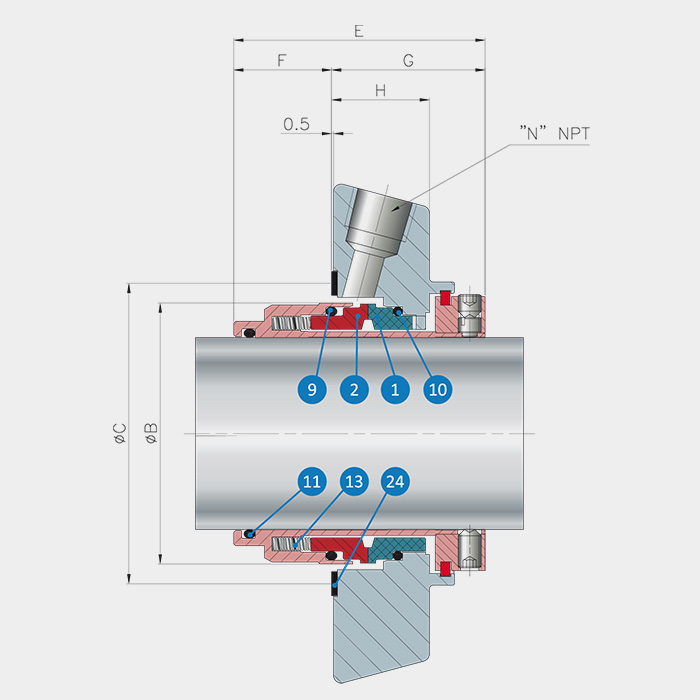

LEGENDE ELEMENTE
1. Stationärer einteiliger Ring
2. Rotierender einteiliger Ring
9. Dichtung rotierender Ring
10. Dichtung stationärer Ring
11. Hülsendichtung
13. Federn
24. Flanschdichtung
„N“ NPT: Hilfsflüssigkeitseinlass/-auslass
- Beschreibung
- Eigenschaften
- Betriebsbedingungen
- Zusätzliche Informationen
Beschreibung
Einzelpatronendichtung mit doppelter hydraulischer Entlastung und Gruppenbefederung außerhalb des Prozesses.
Konzipiert für ISO-Pumpen für Anwendungen mit mittleren Drücken und Temperaturen. Einfache Installation an der Maschine dank des neuen Fluistrip-Positionierers und der Schlitze, die für die Kopplung mit verschiedenen Stopfbuchsen geeignet sind. Die einteiligen Ringe, die mit Hilfe der FEM entworfen wurden, gewährleisten eine hohe Zuverlässigkeit.
- Gleitende Antriebsvorrichtung zur Aufrechterhaltung des Kontakts mit dem rotierenden Ring, gleicht jede Bewegung aus.
- Entlastete Dichtung für hohe Leistung.
- Anschlüsse für das Spülen vom Pumpenstutzen (PLAN 11) oder das Spülen von einer externen Quelle (PLAN 32).
- Fluistrip: Vorrichtung für eine korrekte und einfache Installation, die nach der Montage abgezogen werden kann.
- Flansch mit geschlitzten Anschlüssen für eine breite Palette von Befestigungsmöglichkeiten.
- Federn außerhalb des Produkts.
| DURCHMESSER | DREHZAHL | DRUCK | TEMPERATUR |
|---|---|---|---|
| 25-100 (mm)* | 0-12 (m/sec) | Vakuum ÷ 25 (bar g) | -50 ÷ 250 (°C) |
(*) Zollabmessungen sind auf Anfrage erhältlich.
Die Höchstwerte werden durch die spezifische Kombination der Betriebsbedingungen bestimmt.
Für weitere Einzelheiten kontaktieren Sie uns bitte.
Zusätzliche Informationen
| Category | Single Seals, Fluicart |
|---|---|
| Markt | Chemistry, Energy, Petrochemical, Pharmazeutik und Lebensmittel, Water treatment |
| Anwendung | |
| Certification | 2.1, 3.1, ATEX, CE1935-2004, F.D.A. |
