EDV
Für den Trockenlauf geeignete Lösung.

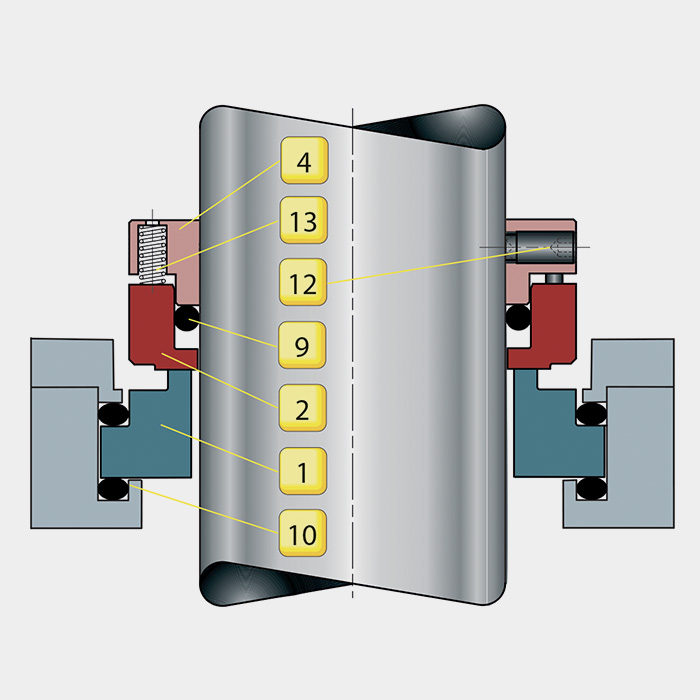

LEGENDE ELEMENTE
1. Stationärer ring
2. Rotierender ring
4. Dichtungsgehäuse
9. Dichtung rotierender ring
10. Dichtung stationärer ring
12. Setscrew
13. Feder
- Beschreibung
- Eigenschaften
- Betriebsbedingungen
- Zusätzliche Informationen
Beschreibung
Einfache, kostengünstige Komponentendichtung für kleine Rührwerksanwendungen mit Obeneinbau. Die außerhalb des Prozesses angeordnete Installation ermöglicht eine einfache und sichere Montage. Die umfangreich erprobten Werkstoffe wurden so ausgewählt, dass ein Trockenlauf innerhalb der angegebenen Betriebsgrenzen möglich ist, wodurch die Dichtung für Anwendungen geeignet ist, die keine Gefahr für Mensch und Umwelt darstellen.
Für Wellendurchmesser über 60 mm ist die Ausführung GTED („Halbpatronendichtung“) erhältlich. Bei dieser Version ist die rotierende Einheit vormontiert, und der Abstand zwischen dem stationären Ring und der Welle wurde vergrößert, um Berührungen und Beschädigungen während der Montage zu vermeiden.
- Einzeldichtung
- Drehrichtungsunabhängig
- Entlastet
- Außenliegend
- Keine Stufe an der Welle erforderlich
- Beständig gegen Säuren und Basen
- Konfiguriert mit Fluigam (vorgespannte dynamische Dichtung)
| DURCHMESSER | DREHZAHL | DRUCK | TEMPERATUR |
|---|---|---|---|
| 20-60 (mm)* | 0-3 (m/sec) | Vacuum ÷ 3 (bar g) | -50 ÷ 150 (°C) |
(*) Zollabmessungen sind auf Anfrage erhältlich.
Die Höchstwerte werden durch die spezifische Kombination der Betriebsbedingungen bestimmt.
Für weitere Einzelheiten kontaktieren Sie uns bitte.
Zusätzliche Informationen
| Category | E, Komponentendichtungen |
|---|---|
| Markt | Chemistry, Energy, Petrochemical, Pharmazeutik und Lebensmittel, Water treatment |
| Anwendung | |
| Certification | 2.1, 3.1, ATEX, CE1935-2004, F.D.A. |
