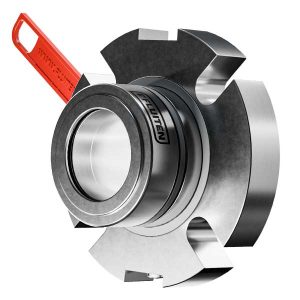

CB3S
Tenuta singola bilanciata con camicia rinforzata.
LEGENDA ELEMENTI
1. Anello stazionario integrale
2. Anello rotante integrale
9. Guarnizione anello rotante
10. Guarnizione anello stazionario
11. Guarnizione camicia
13. Molle
24. Guarnizione della flangia
“N” NPT: ingresso/uscita liquido ausiliario
- Descrizione
- Caratteristiche
- Condizioni operative
- Informazioni aggiuntive
Descrizione
Tenuta singola a cartuccia con doppio bilanciamento idraulico e molle esterne al processo. Ideata su impieghi a media pressione e temperatura. Semplice da installare sulla macchina grazie al nuovo posizionatore Fluistrip e le asole adatte all’accoppiamento con differenti casse stoppa. La camicia rinforzata tollera maggiori sollecitazioni e run-out dell’albero per adattarsi alle necessità di mixer, essiccatori, mulini o dovute al montaggio direttamente sull’albero della pompa
- Dispositivo di trascinamento scorrevole per mantenere il contatto con l’anello rotante, ne compensa eventuali movimenti.
- Attacchi filettati di flussaggio dalla mandata della pompa (PLAN 11) o flussaggio da fonte esterna (PLAN 32).
- Fluistrip: dispositivo per una corretta e semplice installazione, da sfilare a montaggio ultimato.
- Flangia con attacchi ad asola per un’ampia versatilità di fissaggio.
- Molle esterne al prodotto.
- Camicia a spessore maggiorato per tollerare livelli di run-out elevati e prevenire deformazioni nelle fasi di manutenzione e montaggio.
| DIAMETRO | VELOCITÀ | PRESSIONE | TEMPERATURA |
|---|---|---|---|
| 20-90 (mm)* | 0-12 (m/sec) | Vuoto ÷ 25 (bar g) | -50 ÷ 250 (°C) |
(*) Le dimensioni in pollici sono disponibili su richiesta.
I valori massimi sono determinati dalla specifica combinazione delle condizioni operative.
Per maggiori dettagli, si prega di contattarci.
Informazioni aggiuntive
| Category | CB3/4 (Fluicart), Mixer Mechanical Seals |
|---|---|
| Settore | Chemistry, Energia, Farmaceutica & Food, Petrochemical, Water treatment |
| Applicazione | |
| Certification | 3.1, ATEX, CE1935-2004, F.D.A. |
