GT1165A

Descrizione

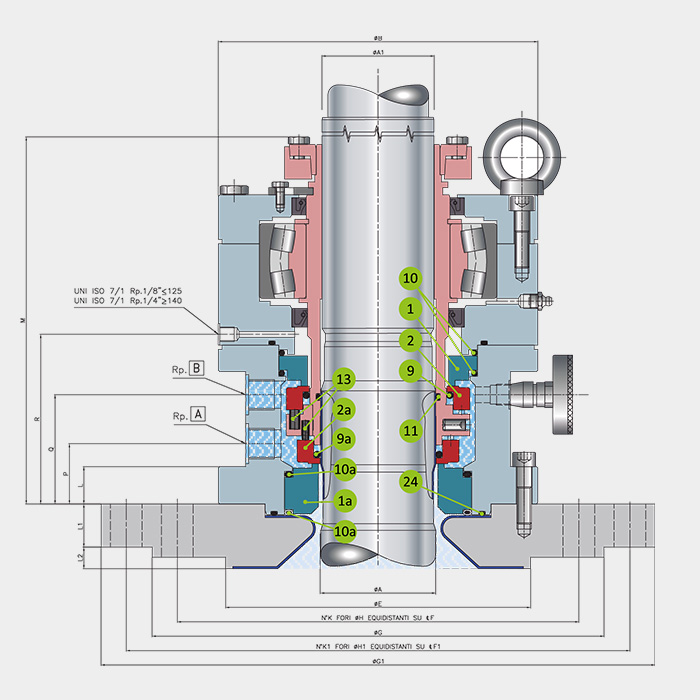

Soluzione a cartuccia di nuova generazione per apparecchi smaltati utilizzati nei processi altamente aggressivi o dove è necessaria una facile pulizia delle superfici in contatto con il processo. Tenuta doppia contrapposta con parti a contatto non metalliche ed elevato livello di resistenza all’aggressione chimica. Cuscinetto a sfera o a rulli incorporato nella cartuccia. La tenuta pressurizzata con liquido ausiliario azzera le emissioni in atmosfera ed il doppio bilanciamento tollera momentanee inversioni di pressione tra il fluido di processo e quello barriera garantendo il corretto funzionamento. Possibili soluzioni adatte al funzionamento a secco.
Tenuta a norme DIN 28136 con sistema di agitazione dall’alto, rispettando le misure di alberi DIN 20154 e di attacco delle flange DIN 28138.

• Flangia in materiali resistenti alla corrosione, smaltata nelle parti a contatto con il processo.

• Albero con riporto smaltato a contatto con il processo, resistente alla corrosione.

• Connessioni di flussaggio a liquido o a gas, studiate per favorire lo sfiato.

• Multimolle per un carico uniforme sulle superfici di tenuta, esterne al prodotto.

• Termometro.

• Cuscinetto a sfere o a rulli punto di scarico della spinta radiale dell’albero per un minor run-out in zona tenuta.

• Sistema di posizionamento per un montaggio facile e preciso.

• Calettatore per il trascinamento sicuro della camicia.

• Anelli di protezione del cuscinetto per evitare rotture catastrofiche.

• Connessione per termocoppia per soluzioni ATEX opzionale.

• Anello stazionario monolitico in grafite, idoneo al funzionamento a secco e bloccato assialmente per evitare estrusioni dalla sede.

(*) Le dimensioni in pollici sono disponibili su richiesta.
I valori massimi sono determinati dalla specifica combinazione delle condizioni operative.
Per maggiori dettagli, si prega di contattarci.
