BL3X
Soluzione singola adatta a servizi gravosi a medie ed alte pressioni.

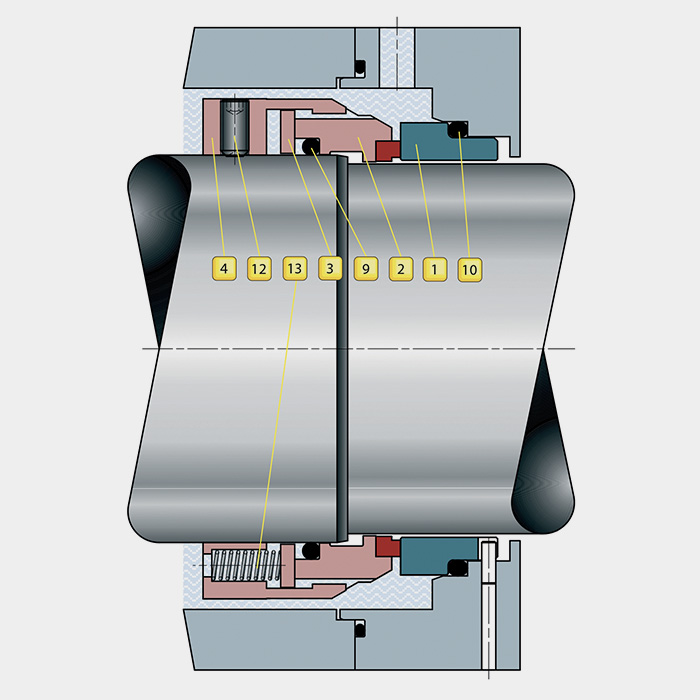

LEGENDA ELEMENTI
1. Anello stazionario
2. Anello rotante
3. Anello spingimolla
4. Corpo tenuta
9. Guarnizione anello rotante
10. Guarnizione anello stazionario
12. Grano di blocaggio
13. Molla
- Descrizione
- Caratteristiche
- Condizioni operative
- Informazioni aggiuntive
Descrizione
Soluzione adatta a servizi gravosi a medie e alte pressioni, trova un alto impiego su macchine di grosse dimensioni, pompe multistadio, pompe alimento caldaia e agitatori.
La BL3X è una tenuta singola soli componenti, bilanciata, con anello stazionario tipo X, multimolla e permette il doppio senso di rotazione.
Dotata di tre innesti guida sul corpo rotante è in grado di tollerare vibrazioni elevate e sollecitazioni meccaniche.
L’anello rotante sfilabile consente di salvaguardare l’o-ring in fase di montaggio su alberi che presentano sedi per chiavette e spigoli vivi.
- Tenuta meccanica singola
- Bidirezionale
- Bilanciata
- Resistente ad acidi e basi
- Resistente a sollecitazioni meccaniche
- Configurata con Fluigam (guarnizione dinamica energizzata)
| DIAMETRO | VELOCITÀ | PRESSIONE | TEMPERATURA |
|---|---|---|---|
| 105-200 (mm)* | 0-20 (m/sec) | Vuoto ÷ 75 (bar g) | -100 ÷ 250 (°C) |
(*) Le dimensioni in pollici sono disponibili su richiesta.
I valori massimi sono determinati dalla specifica combinazione delle condizioni operative.
Per maggiori dettagli, si prega di contattarci.
Informazioni aggiuntive
| Category | B, Tenute a componenti |
|---|---|
| Settore | |
| Applicazione | Agitatore Entrata laterale, Pompe alimento caldaia, Pompe volumetriche |
| Certification | 2.1, 3.1, ATEX, CE1935-2004, F.D.A. |
